Kołnierze z przegubami zakładkowymi ASME są popularnym wyborem w różnych przemysłowych systemach rurociągów ze względu na ich unikalną konstrukcję i funkcjonalność. Jako dostawca kołnierzy ASME z przegubami zakładkowymi często spotykam się z zapytaniami klientów dotyczącymi ich przydatności do zastosowań wysokociśnieniowych. W tym blogu zbadamy, czy kołnierze z przegubami zakładkowymi ASME rzeczywiście mogą być stosowane w środowiskach o wysokim ciśnieniu.
Zrozumienie kołnierzy łączących ASME
Kołnierze z przegubem zakładkowym ASME, znane również jako kołnierze luźne, składają się z dwóch części: króćca złącza zakładkowego i luźnego kołnierza podkładowego. Króciec jest przyspawany do rury, natomiast kołnierz oporowy może swobodnie obracać się wokół króćca. Ta cecha konstrukcyjna ma kilka zalet, takich jak łatwe ustawienie podczas instalacji i możliwość wymiany kołnierza bez przecinania rury.
Normy ASME (Amerykańskie Stowarzyszenie Inżynierów Mechaników) zawierają szczegółowe specyfikacje dotyczące produkcji, wymiarów i wymagań materiałowych tych kołnierzy. Normy te zapewniają, że kołnierze spełniają niezbędne kryteria jakości i bezpieczeństwa do stosowania w różnych zastosowaniach przemysłowych.
Czynniki wpływające na zastosowanie kołnierzy z przegubami zakładkowymi ASME w zastosowaniach wysokociśnieniowych
1. Materiał i konstrukcja
Materiał zastosowany w konstrukcji kołnierzy z przegubami ASME odgrywa kluczową rolę w określaniu ich wydajności pod wysokim ciśnieniem. Kołnierze są zwykle wykonane z materiałów takich jak stal węglowa, stal nierdzewna i stal stopowa. Każdy materiał ma swoje własne właściwości mechaniczne, w tym granicę plastyczności, wytrzymałość na rozciąganie i twardość.
W zastosowaniach wysokociśnieniowych wymagane są materiały o dużej wytrzymałości i odporności na ciśnienie. Na przykład kołnierze ze stali nierdzewnej zapewniają doskonałą odporność na korozję i wysoką wytrzymałość, dzięki czemu nadają się do stosowania w środowiskach o wysokim ciśnieniu, w których istnieje ryzyko korozji.
Konstrukcja kołnierza wpływa również na jego zdolność do przenoszenia ciśnienia. Grubość kołnierza, rozmiar śrub i rodzaj użytej uszczelki wpływają na ogólną wytrzymałość i integralność połączenia kołnierzowego. W zastosowaniach wysokociśnieniowych często wymagane są grubsze kołnierze i śruby o większej średnicy, aby wytrzymać zwiększoną siłę wywieraną na kołnierz.
2. Wybór uszczelki
Uszczelka jest kluczowym elementem połączenia kołnierzowego, ponieważ zapewnia uszczelnienie pomiędzy kołnierzami i zapobiega wyciekom. W zastosowaniach wysokociśnieniowych wybór uszczelki ma ogromne znaczenie. Miękkie uszczelki, takie jak te wykonane z gumy lub PTFE, mogą nie nadawać się do środowisk o wysokim ciśnieniu, ponieważ można je łatwo skompresować i mogą nie zapewniać odpowiedniego uszczelnienia.
Uszczelki metalowe, takie jak uszczelki zwijane spiralnie lub uszczelki pierścieniowe, są powszechnie stosowane w zastosowaniach wysokociśnieniowych. Uszczelki spiralnie zwijane składają się z metalowego paska i materiału wypełniającego, co zapewnia zarówno elastyczność, jak i odporność na wysokie ciśnienie. Uszczelki pierścieniowe są wykonane z litego metalu i są zaprojektowane tak, aby pasowały do rowkowanej powierzchni kołnierza, tworząc szczelne uszczelnienie pod wysokim ciśnieniem.
3. Instalacja i konserwacja
Prawidłowa instalacja i konserwacja są niezbędne dla bezpiecznego i niezawodnego działania kołnierzy ASME z przegubami zakładkowymi w zastosowaniach wysokociśnieniowych. Podczas montażu kołnierze muszą być odpowiednio ustawione, a śruby dokręcone odpowiednim momentem obrotowym. Nadmierne lub niedokręcenie śrub może prowadzić do uszkodzenia uszczelki i wycieku.
Konieczna jest również regularna konserwacja, w tym kontrola pod kątem oznak zużycia, korozji i wycieków. Wszelkie uszkodzone lub zużyte elementy należy niezwłocznie wymienić, aby zapewnić ciągłą integralność połączenia kołnierzowego.
Zalety i ograniczenia stosowania kołnierzy z przegubami ASME w zastosowaniach wysokociśnieniowych
Zalety
- Łatwa instalacja i wyrównanie: Możliwość obracania luźnego kołnierza oporowego wokół króćca ułatwia ustawienie kołnierzy podczas instalacji, szczególnie w ciasnych przestrzeniach lub złożonych systemach rurociągów. Może to skrócić czas instalacji i koszty pracy.
- Ochrona rur: Ponieważ króćce są przyspawane do rury, rura jest zabezpieczona przed bezpośrednim kontaktem ze środowiskiem korozyjnym, co może wydłużyć żywotność rury.
- Koszt - Efektywny: W niektórych przypadkach kołnierze z przegubem zakładkowym ASME mogą być opłacalnym rozwiązaniem w porównaniu z kołnierzami innych typów, ponieważ wymagają mniej materiału i można je ponownie wykorzystać.
Ograniczenia
- Niższe ciśnienie znamionowe: W porównaniu do niektórych innych typów kołnierzy, takich jakKołnierz do spawania ASMEANSIKołnierze z przegubem zakładkowym ASME mają zazwyczaj niższe ciśnienie znamionowe. Wynika to z konstrukcji luźno dopasowanego kołnierza oporowego, który może nie zapewniać takiego samego poziomu integralności strukturalnej jak kołnierz przyspawany.
- Wyższe ryzyko wycieku: Luźne połączenie pomiędzy króćcem a kołnierzem oporowym może zwiększać ryzyko wycieku, szczególnie w warunkach wysokiego ciśnienia i wysokiej temperatury. Wymaga to starannego doboru uszczelki i prawidłowego montażu, aby zminimalizować ryzyko.
Porównanie z innymi typami kołnierzy
Aby lepiej zrozumieć przydatność kołnierzy z przegubem zakładkowym ASME do zastosowań wysokociśnieniowych, warto porównać je z innymi popularnymi typami kołnierzy.

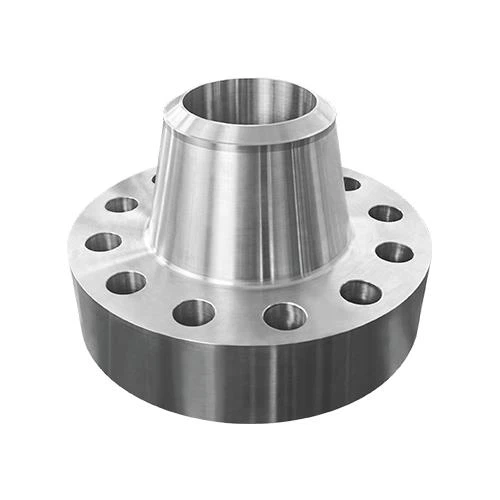

- Kołnierz do spawania ASMEANSI: Ten typ kołnierza jest bezpośrednio przyspawany do rury, zapewniając mocne i niezawodne połączenie. Ma wyższą wartość ciśnienia w porównaniu do kołnierzy łączących ASME i nadaje się do zastosowań wysokociśnieniowych i wysokotemperaturowych. Możesz dowiedzieć się więcej ntKołnierz do spawania ASMEANSI.
- Kołnierz pokrywy DIN PN: Kołnierze pokrywowe DIN PN są powszechnie stosowane w zastosowaniach europejskich. Są przeznaczone do zakrycia końca rury i mogą być stosowane przy różnych ciśnieniach znamionowych. TheKołnierz pokrywy DIN PNzapewnia dobre właściwości uszczelniające i nadaje się zarówno do zastosowań nisko-, jak i wysokociśnieniowych.
- Kołnierz szyjny JIS: Kołnierze szyjne JIS zostały zaprojektowane zgodnie z japońskimi normami przemysłowymi. Mają one podobną konstrukcję do kołnierzy szyjkowych do spawania i nadają się do zastosowań wymagających wysokiego ciśnienia i wysokiej temperatury. Więcej informacji ntKołnierz szyjny JISjest dostępny na naszej stronie internetowej.
Wniosek
Podsumowując, chociaż kołnierze z przegubem zakładkowym ASME mają pewne zalety, ich przydatność do zastosowań wysokociśnieniowych jest ograniczona. Ich niższe ciśnienie znamionowe i wyższe ryzyko wycieku sprawiają, że są mniej idealne do stosowania w środowiskach o ekstremalnie wysokim ciśnieniu. Jednakże w zastosowaniach, w których ciśnienie jest stosunkowo umiarkowane i wymagany jest łatwy montaż i wyrównanie, kołnierze z przegubami zakładkowymi ASME mogą być realną opcją.
Jeśli rozważasz zastosowanie kołnierzy łączących ASME w swoim systemie rurociągów, ważne jest, aby dokładnie ocenić swoje specyficzne wymagania, w tym ciśnienie, temperaturę i odporność na korozję. Nasz zespół ekspertów pomoże Ci podjąć właściwą decyzję w oparciu o Twoje potrzeby. Zapraszamy do kontaktu z nami, aby uzyskać więcej informacji na temat naszych kołnierzy z przegubami zakładkowymi ASME i omówić Twoje potrzeby zakupowe. Niezależnie od tego, czy potrzebujesz porady technicznej, czy jesteś gotowy do złożenia zamówienia, jesteśmy tu, aby Ci pomóc.
Referencje
- ASME B16.5 – Kołnierze rurowe i złączki kołnierzowe
- Dokumentacja producenta dotycząca kołnierzy łączących ASME
- Projektowanie rurociągów przemysłowych i podręczniki inżynieryjne
